Фантомная цепь



Фантомная цепь - это электрическая цепь, образованная через цепь, подключенную к «средней точке» «трансформаторов со средней точкой» соединенных друг с другом основной электрической цепью.



«Трансформатор со средней точкой», имеет в качестве вторичной обмотки - две обмотки с одинаковым количеством витков, намотанных в одну сторону, соединенных последовательно, и имеющих в месте последовательного соединения обмоток - контакт, выведенный наружу для использования, и называемый «средней точкой».

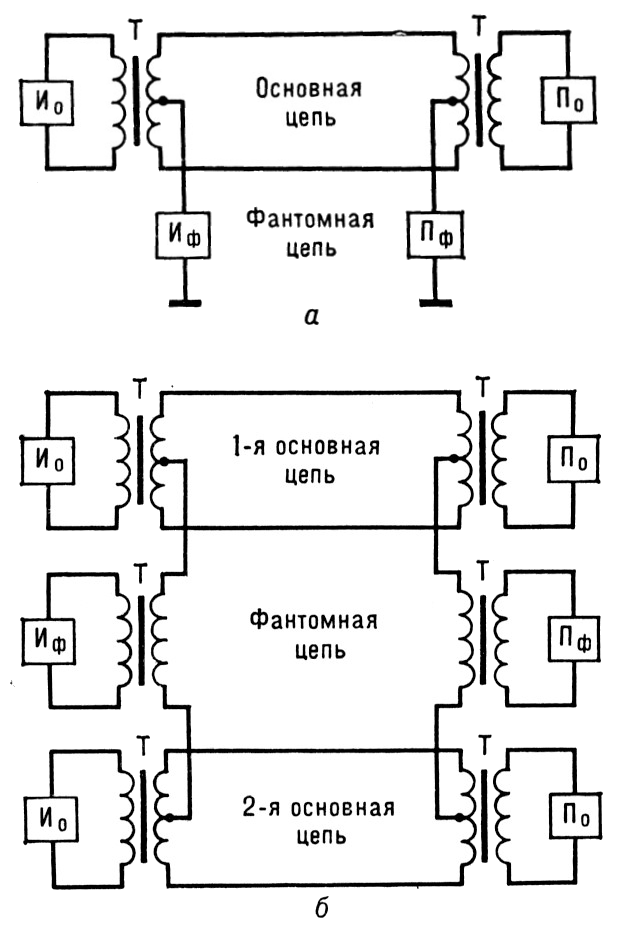

Рисунок приведенный выше взят тут, со ссылкой на автора «Многоканальная связь, под ред. И. А. Аболица, М., 1971. В. С. Ромбро.».

Обозначения на рисунке выше:

Т – трансформатор со средней точкой;

Ио – источник сигнала основной цепи;

Иф – источник сигнала фантомной цепи;

По – приемник сигнала основной цепи;

Пф – приемник сигнала фантомной цепи.
